、適應線徑：Φ0.95—2.76mm（單芯銅導體）；Φ0.8—5mm（絞合軟導體）

2

、繞包轉速：≥2000rpm

3、繞包節距：1—15mm

，無級可調

4

、繞包搭蓋率：5%—70%；搭蓋率誤差：≤帶寬的±2%

5

、包帶寬度：5—15mm；包帶厚度：0.01-0.2mm

6、包帶形式：片式（盤狀）及塔筒狀無間斷帶材

7

、包帶規格：Φ280×φ76×（筒高120mm）

8

、牽引線速度：≤50m/min

9、繞包結構形式：立式并聯式

10

、放線盤規格：PND500—630

11

、收線盤規格：PND500—630

三、設備主要組成：

1

、500-630被動放線架1臺（擺臂式）

3

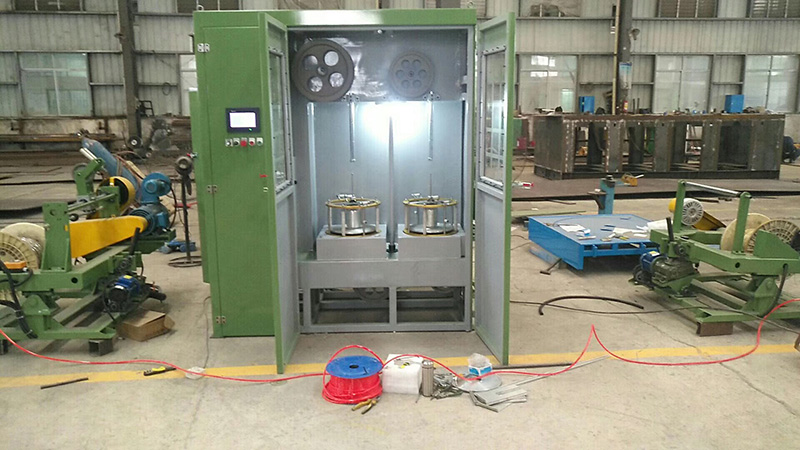

、雙頭立式包帶機主機1臺

4、輪式牽引裝置1套

5

、500-630收排線架1臺（擺臂式）

6

、PLC電氣控制系統1套

四、主要配置技術要求

1

、630被動放線架1臺（擺臂式）

（1）適用線盤規格：PND500－PND630

（2）適用線盤寬度：375-475(mm)

，線盤頂針孔徑φ125mm，具體尺寸根據需方提供線盤圖紙。

（3）額定承載能力：1500Kg

（4）放線速度： ≤50m/min

（5）線盤夾緊方式：氣動夾緊

。

（6）線盤升降：電動升降線盤，采用0.75KW電機（晟邦）

、減速機（嘉興）、絲杠使收線端臂作上下擺動，升降線盤；

（9）被動放線張力：5KG磁粉制動器

3

、280型同心式立式繞包主機1臺

（1）繞包機中心孔徑Φ40（或根據設計）

（2）帶盤規格：Φ280×φ76×（筒高120mm）

（3）儲帶高度：≥400mm

（4）繞包頭最高轉速≥2000rpm

（5）包帶頭結構：同心式，塔盤式結構

（6）包帶張力：采用張力磁滯制動器控制

，包帶張力自動跟蹤調節，保證從滿盤至空盤放帶張力大小一致。

（7）繞包電機：伺服電機（1.5KW）+驅動器控制 (匯川)

（10）繞包方向：具有正轉反轉功能
